Elektrický ohřev bazénu Pahlén 3kW Aqua compact 30T Titan

Detailní popis produktu

Ohřívač je dodáván s nastavitelným termostatem s teplotním rozsahem 0-45°C, ochranou proti přehřátí s max. teplotou 60° C a průtokovým spínačem, který přeruší napětí, když je průtok vody menší než 90 l/min. Plášť je vyroben z vyztuženého termoplastu, krátký (3, 6, 9 kW) nebo dlouhý (12, 15, 18 kW). Ohřívač je k dispozici ve dvou různých verzích: Incoloy 825 nebo s titanovou patronou. Titan se používá do agresivní vody, slané vody nebo v bazénech s chlórovým strojem/chlorátorem soli. Přípojky jsou vyrobeny z PVC pro vnitřní uchycení na PVC trubky Ø50 mm.

POUŽITÍ

Pro bazény se slanou vodou.

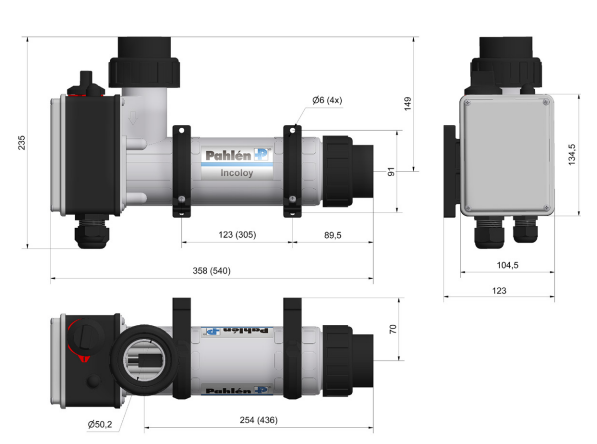

ROZMĚRY

TECHNICKÉ PARAMETRY

• Tělo ohřevu je vyrobeno z termoplastu se zvýšenou pevností.
• Napojení pomocí šroubení d50
• Manuální termostat 0 - 45°C, tepelná pojistka, senzor průtoku.
• Napájení 230 V
• Maximální provozní tlak 2,5bar
• Maximální teplota 45°C
• Minimální průtok 5,4m3/hod.

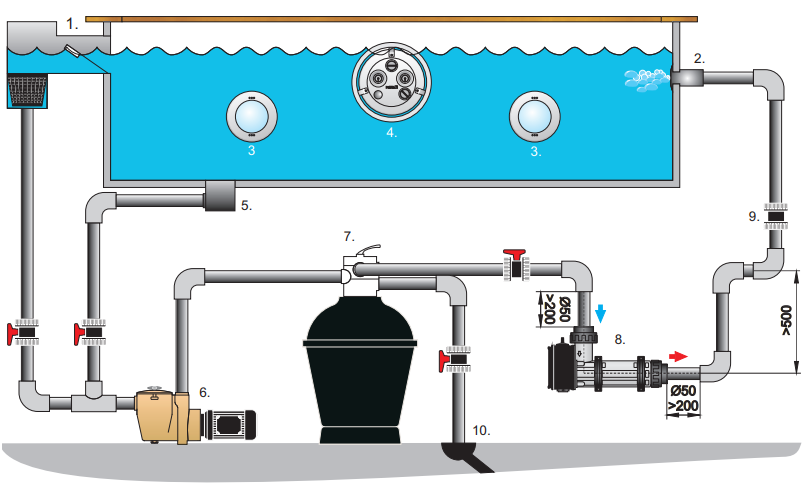

SCHÉMA INSTALACE

1. Skimmer
2. Vstup
3.  Světlo
4. JetSwim
5. Hlavní odtok
6. Čerpadlo
7. Filtrace
8. Elektrický ohřívač
9. Zpětný ventil
10. Vypusť

• Ohřívač by měl být instalován minimálně 200 mm pod běžnou hladinou vody v bazénu, viz příklad.
• Připojení musí být provedeno PVC trubkou Ø50mm (vnitřní Ø42mm) s rovnou délkou minimálně 200 mm před a za ohřívačem.
• Namontujte ohřívač tak, aby byl vždy plný vody.
• Pokud je ohřívač umístěn proti hořlavým materiálům, umístěte mezi ohřívač a stěnu ohnivzdorný kotouč nebo podobný předmět.
• Kotouč by měl zakrývat 10 cm vně vnější stěny ohřívače. Ohřívač nesmí být zakrytý.
• Ohřívač nainstalujte tak, aby z něj mohla být vypuštěna veškerá voda.
• Ohřívač musí být instalován na vratném potrubí do bazénu za filtrem. Neinstalujte uzavírací ventil mezi ohřívač a bazén. Pokud je vyžadován ventil, nainstalujte zpětný ventil.
• Dávkování chlóru, kyseliny a podobně by mělo být provedeno PO ohřívači, aby se zabránilo korozi.
